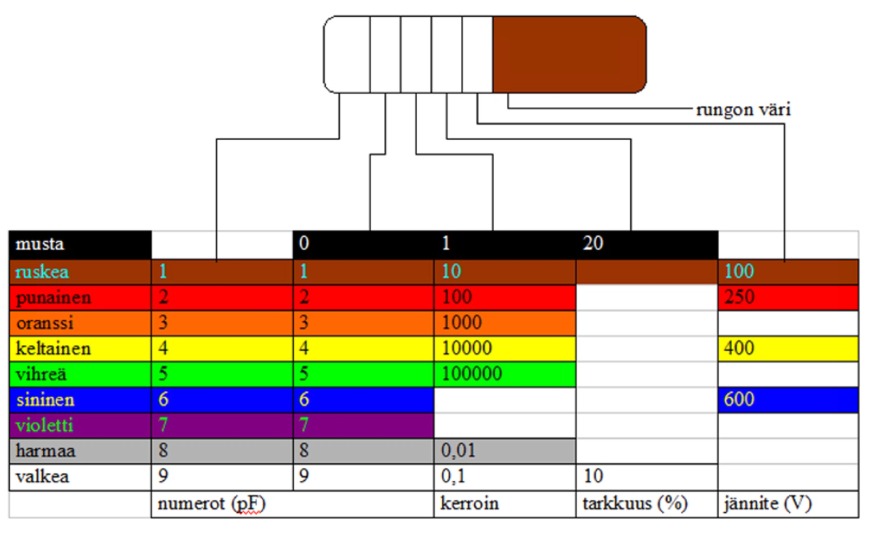

Kondensaattorien värikoodit

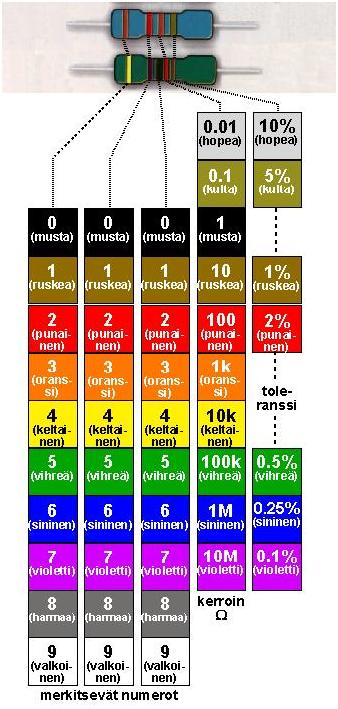

Vastusten värikoodit

 lähde



Suprajohteita

Lämpötila
K		Läpötila
K
MetalliNb-Zr10,7
alumiini1,18Nb-N16
elohopea4,15V3-Ga15,3
indium3,41V3-Si16,3
lyijy7,20Nb3-Sn18,0
niobium9,25Nb3-Ge23,2
osmium0,66Keramiininen aine
sinkki0,87La-Ba-Ca-O30
tina3,72Y-Ba-Cu-O33
vanadiini5,30Tl-Ba-Ca-Cu-O125
volframi0,012Hg-Ba-Ca-Cu-O133
LejeerinkiFulleriini
Pb-In7Cs2RbC6033
Pb-Bi8,3



Ferromagneettisten aineiden ominaisuuksia

AineSuhteellinen
permeabiliteetti μr		Suurin magneetti-
vuon tiheys
Koostumus (%)alussasuurinT
rauta
Fe 99,9		2505 3501,0
valurauta
Fe 97 C 3		50700–
piiteräs
Fe 96 Si 4		5007 0002,0
hyperm
Fe 50 Ni 50		5 00040 0001,6
megaperm
Fe 45 Ni 45 Mn 10		3 30068 0000,9
permalloy
Ni 75 Fe 25		10 000105 0001,1
myymetalli
Ni 75 Fe 18 Cu 5 Cr 2		20 000100 0001,2
supermalloy
Ni 79 Fe 15 Mo 5 Mn 0,3		100 000800 0000,8
feriitti
Mn1/2Zn1/2Fe2O4		2 0005 5000,4



Metalliseosten ominaisuuksia

AineResistiivisyys

10-8Ωm

Resistiivisyyden
lämpötilakerroin
10-3/K		Termojännite

μV/K

duralumiini402,8
invarteräs102
messinki71,5
teräs163,3
konstantiini490,01-34
mangaani470,01+6



Curie-lämpötiloja

Metalli/
metalliseos		Lämpötiloja
°C
koboltti1133
rauta770
nikkeli358
gadolinium16
Co 50 Ni 50980
Fe 99 Si 1740
Fe 50 Ni 50482



Eristeiden ominaisuuksia

AineResistiivisyys

Ωm

Suhteellinen
permittiivisyys		Läpilyönti-
kestävyys
kV/mm
akryyli10153,020
bakeliitti1011710
eboniitti2*10132,710
etanoli3*10326–
ilma, kuiva–1,00064,7
kiille5*1014680
lasi5*1011725
muuntajaöljy10112,220
nailon10113,818
paperi, kova1010515
              eristys1014530
polyeteeni3*10152,318
polystyreeni10142,620…28
polyvinyylikloridi,
PVC		 1012 4,6 25
posliini3*1012635
puu, kuiva10123…7–
teflon10132,035
vesi, tislattu5*10381 (20°C)30



Alkuaineiden ominaisuuksia

AlkuaineResistiivisyysResistiivisyy-
den lämpö-
tilakerroin		Termo-
jännite		Magnetti-
suspektiivisuus
10-8Ωm°C10-3/KμV/Kκ1)
alumiini2,655204,3+4+2,08*10-5
antimoni39,005,1+47-6,83*10-5
argon––––-1,10*10-8
arseeni33,320––-5,28*10-6
barium36–6,1–+6,62*10-6
beryllium4,02025–-2,32*10-5
boori1,8*10200––-1,82*10-5
bromi––––-1,30*10-5
celsium20205,0+5+5,15*10-6
elohopea98,4500,990-2,85*10-5
fosfori (valkoinen)1*101711––-1,97*10-5
gallium17,4204,1–-2,60*10-5
germanium46*10622––-7,12*10-5
happi––––+2,00*10-6
helium––––-1,05*10-9
hiili1375,00–+2-1,41*10-5
hopea1,59204,10+7-2,38*10-5
indium8,37205,1–-5,11*10-5
iridium5,3203,93+6+3,75*10-5
jodi1,3*101520––-2,16*10-5
kadmium6,8304,26–-1,91*10-5
kalium6,1505,4+9+5,74*10-6
kalsium3,9104,16-9+1,93*10-5
kloori––––-2,3*10-8
koboltti6,24206,04-16ferromagn.
kromi12,903–+3,13*10-4
krypton––––-1,61*10-8
ksenon––––-2,47*10-8
kulta2,35203,98+7-3,45*10-5
kupari1,678206,8+7-9,63*10-6
lantaani5,70252,18–+6,61*10-5
litium8,5504,37–+1,37*10-5
lyijy20,65203,36+4-1,58*10-5
magnesium4,452016,5+4+1,8*10-5
mangaani18520––+8,71*10-3
molybdeeni5,204,7+12+1,19*10-4
natrium4,205,5-2-8,5*10-6
neon––––-3,78*10-9
nikkeli6,84206,9-15ferromagn.
osmium9,5204,2–+1,47*10-5
palladium10,5203,8-3+8,02*10-4
pii1*1011––+450-4,1*10-6
platina10,6203,9270+2,79*10-4
rauta 9,71206,51+18ferromagn.
rikki 2*102320–– -1,26*10-5
rubidium12,5205,3–+3,8*10-6
seleeni12,0–––-1,91*10-5
sinkki5,92204,19+7-1,56*10-5
tallium18,005,2–-3,71*10-4
tantaani12,45253,83–+1,78*10-4
tina1104,63+4,1+2,39*10-5
titaani42,0205,5–+1,81*10-4
typpi––––-6,73*10-9
uraani30–2,1–+4,11*10-4
vanadiini2520––+3,75*10-4
vety––––-2,23*10-9
vismutti10704,45-70-1,65*10-4
volframi5,65274,84+8+7,80*10-5
zirkonium40,0204,4–+1,09*10-4
1)suhteellinen permeabiliteetti μr = κ + 1
